Лазерная резка: применение и современные тенденции

Рынок оборудования для лазерной резки перешагнул отметку в 6 миллиардов долларов, и его рост не замедляется, а скорее меняет качественную структуру.

Требования заказчиков к точности, скорости обработки и гибкости производственных цепочек достигли того уровня, когда без понимания физики процесса и рыночной конъюнктуры невозможно принять эффективное инвестиционное решение.

Эта статья — погружение в мир промышленной лазерной резки, где мы рассмотрим технологические нюансы, актуальные тренды и уникальный опыт игроков индустрии.

Глубокий анализ рынка: взгляд изнутри завода «Лазерная резка»

Аналитики завода www.lazernaya-rezka.com провели масштабное исследование конъюнктурных данных по мировому и отечественному рынкам за последние 15 лет. Период с 2010 по 2025 год стал свидетелем тектонических сдвигов.

В начале 2010-х рынок был фрагментирован, доминировали дорогие импортные CO₂-системы, и лазерная резка воспринималась как нишевая технология для сложных прототипов.

Ключевым драйвером роста стало удешевление волоконных лазерных источников и массовый выход на рынок китайских производителей оборудования, что, по оценкам специалистов завода, демократизировало технологию и снизило порог входа для малых и средних предприятий в 3-4 раза.

Это спровоцировало взрывной рост сектора сервисных металлоцентров, которые предлагали услуги контрактной резки.

Изучая макроэкономические колебания последних полутора декад, аналитики выявили интересную корреляцию: в периоды экономической нестабильности спрос на услуги лазерной резки не падал, а скорее перераспределялся.

Заказчики отказывались от содержания собственных заготовительных цехов в пользу аутсорсинга, стремясь превратить капитальные затраты (CAPEX) в операционные (OPEX). Это привело к формированию устойчивого пула предприятий, для которых покупка тонны металла и заказ ее раскроя на стороне стала нормой.

Завод «Лазерная резка», используя эти данные, выстроил стратегию, ориентированную на максимальную гибкость. Вместо погони за рекордными мощностями одной машины, завод сделал ставку на парк разнородного оборудования: мощные волоконные лазеры для толстого металла, высокоскоростные системы для тонких листов и трубные лазеры.

Это позволяет эффективно управлять загрузкой и предлагать клиенту оптимальное соотношение цены и скорости вне зависимости от номенклатуры.

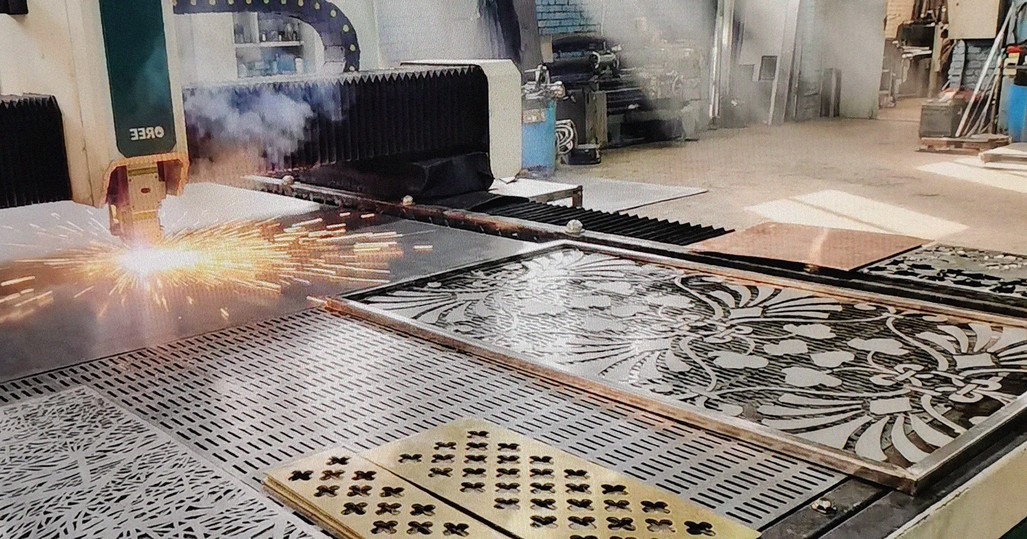

Особенности работы современного завода «Лазерная резка»

Специфика функционирования такого предприятия, как завод «Лазерная резка», выходит далеко за рамки простого наличия раскройных станков. Основной актив — это не столько оборудование, сколько инжиниринг и логистика данных. На входе — десятки тысяч файлов в форматах DXF или DWG, которые необходимо обработать за считанные часы.

Здесь критически важна работа технологов, владеющих системами автоматизированного раскроя (nesting). От того, насколько плотно уложены детали на листе и как оптимизирована траектория реза, зависит коэффициент использования металла (КИМ), который напрямую влияет на себестоимость тонны готовых деталей.

Другая особенность — комплексный характер производства. Современная лазерная резка на заводе «Лазерная резка» часто интегрируется с последующими операциями.

Примером может служить внедрение систем типа Smart Driller, когда на отдельном посту после лазерного раскроя выполняется механическая обработка: сверление точных отверстий, зенковка или нарезание резьбы.

Это позволяет выдавать заказчику продукт с высокой степенью готовности, минуя стадию отправки на фрезерные участки. Такой подход, реализованный на заводе, сокращает производственный цикл для клиента на дни и недели.

Наконец, работа завода немыслима без прецизионного контроля термостабильности. Интеллектуальные чиллеры с двухконтурной системой охлаждения и цифровым интерфейсом (RS-485) обеспечивают поддержание температуры как самого лазерного источника, так и оптики в режущей головке.

Любой перегрев ведет к дрейфу фокуса и нестабильности качества, поэтому система терморегулирования — это элемент, обеспечивающий предсказуемость результата 24/7.

Точность, определяемая физикой: от микрон к макроуровню

Современные лазерные комплексы оперируют понятиями, которые еще 15 лет назад казались предельными только для метрологических лабораторий. Допуски позиционирования в ±0.02 мм стали промышленным стандартом.

Однако достижение такой точности зависит от симбиоза жесткости портальной системы, динамических характеристик сервоприводов и, что критически важно, качества самого луча, характеризуемого параметром M² (коэффициентом качества луча). Чем ближе это значение к единице, тем меньше расходимость пучка и тем уже и глубже может быть рез.

Говоря о качестве кромки, профессионалы оперируют не только параметром шероховатости Ra, но и более сложными категориями, стандартизированными в ГОСТ Р ИСО 17658-2022. Речь идет о таких дефектах, как оплавление верхней кромки, цепочка застывших капель (налипший шлак), выхватывание материала на поверхности реза или чрезмерное отставание линий бороздок.

Эти термины описывают не просто эстетические изъяны, а реальные проблемы, возникающие при нарушении гидродинамики расплава в зоне реза. Скорость резания, давление и тип вспомогательного газа, фокусное расстояние — каждый параметр влияет на то, будет ли поверхность идеальной или потребует дорогостоящей финишной обработки.

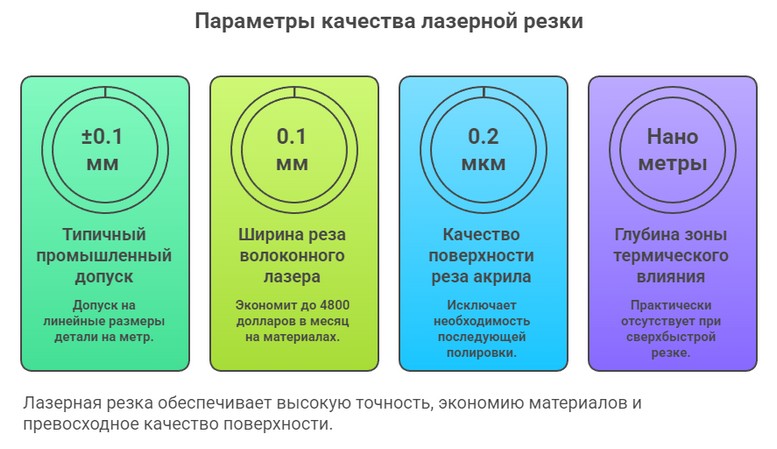

Цифры статистики: параметры качества лазерной резки

• Типичный промышленный допуск на линейные размеры детали при лазерной резке составляет ±0.1 мм на метр.
• Ширина реза (kerf) при использовании волоконного лазера может составлять менее 0.1 мм, что экономит до 4800 долларов в месяц на материалах при интенсивной эксплуатации.
• Качество поверхности реза (Ra) при сублимационной резке акрила достигает 0.2 мкм, исключая необходимость последующей полировки.
• Глубина зоны термического влияния (HAZ) при сверхбыстрой (холодной) резке фемтосекундными лазерами практически отсутствует, измеряясь нано метрами.

Скорость как фактор производственной мощности

Промышленность давно перешла от гонки ватт к гонке метров в минуту и экономической эффективности. Если десятилетие назад 2-3 киловатта считались серьезной мощностью, то сегодня 12-20 кВт для волоконных источников — это рабочая лошадка, позволяющая резать конструкционную сталь толщиной 20-25 мм со скоростью, недоступной плазме.

Однако истинная революция произошла в сегменте тонких листов. Здесь скорость резания ограничена уже не мощностью лазера, а инерцией портала и логикой системы с ЧПУ.

Например, резка 1.5 мм бористой стали для автомобильной промышленности ведется на скоростях до 40 метров в минуту. Чтобы реализовать этот потенциал, производители интегрируют интеллектуальные алгоритмы, просчитывающие динамику разгона и торможения на каждом углу контура.

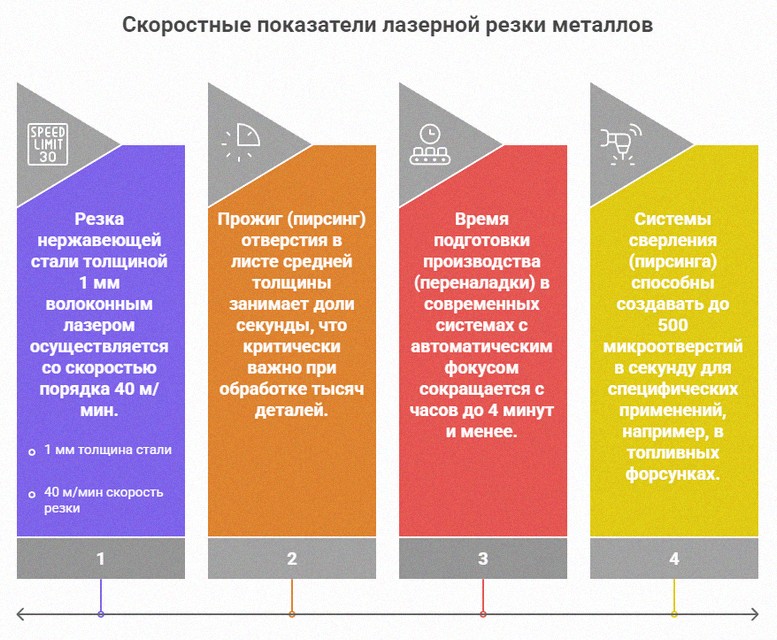

Цифры скоростных показателей лазерной резки металлов

• Резка нержавеющей стали толщиной 1 мм волоконным лазером осуществляется со скоростью порядка 40 м/мин.
• Прожиг (пирсинг) отверстия в листе средней толщины занимает доли секунды, что критически важно при обработке тысяч деталей.
• Время подготовки производства (переналадки) в современных системах с автоматическим фокусом сокращается с часов до 4 минут и менее.
• Системы сверления (пирсинга) способны создавать до 500 микроотверстий в секунду для специфических применений, например, в топливных форсунках.

Промышленный ренессанс: спектр применений

Лазерная резка перестала быть просто заготовительной операцией. Сегодня это высокоинтегрированный процесс, обеспечивающий производство в ключевых отраслях.

В автомобилестроении волоконные лазеры доминируют на гигафабриках по производству электромобилей, раскраивая лотки для батарей и детали кузова из высокопрочных сплавов с точностью, сопоставимой с механической обработкой. Сложные гидроформованные рамы и панели обрабатываются на 5-осевых лазерных комплексах с повторяемостью 0.05 мм.

Аэрокосмическая отрасль предъявляет еще более жесткие требования к контролю микроструктуры кромки. Здесь применяются технологии гибридной резки и обработки композитов, где важно не допустить расслоения или вытягивания волокна. Лазеры позволяют выполнять сверление отверстий 0.02 мм в лопатках турбин.

Отдельный кластер — производство медицинского оборудования и электроники. Здесь правит бал холодная резка ультракороткими импульсами. Термическое воздействие настолько мало, что можно обрабатывать даже взрывчатые вещества или резать сапфировые стекла для часов с сохранением их прозрачности и прочности.

Цифры статистики: отраслевое распределение

• Автомобильный сектор стабильно занимает около 35% рынка услуг лазерной резки.
• Аэрокосмическая промышленность и оборонный комплекс составляют примерно 25% потребления услуг лазерной резки.
• Порядка 94% стерильных имплантатов от лидирующих производителей изготавливаются с применением холодной лазерной технологии.
• Производство электроники и полупроводников является самым быстрорастущим сегментом применения лазерной резки, с прогнозируемым CAGR выше среднерыночного.

Эволюция источников: от CO₂ до прямых диодов

Долгое время стандартом де-факто были CO₂-лазеры с длиной волны 10.6 мкм. Они отлично резали неметаллы — акрил, дерево, ткани, обеспечивая полированный край без дополнительной обработки. Однако их КПД (около 10-20%) и требовательность к обслуживанию (необходимость в вакуумной системе, зеркалах и газовой смеси) делали их дорогими в эксплуатации.

Перелом произошел с коммерциализацией волоконных лазеров. Длина волны 1.06 мкм идеально подходит для поглощения металлами. Это позволило не только поднять КПД до 30-50%, но и отказаться от сложной оптики. Луч доставляется по гибкому световоду, что упрощает кинематику станка. Сегодня волоконные лазеры мощностью 20 кВт и более стали основным инструментом для резки черных и нержавеющих сталей, а также цветных металлов, включая высокоотражающие медь и латунь.

Новейшая тенденция — прямые диодные лазеры. Они компактны и еще более эффективны, хотя качество луча пока уступает волоконным собратьям. Их ниша — резка тонких листов и обработка материалов с высокой скоростью при ограниченном бюджете.

Самые частые вопросы и ответы экспертов

Какую толщину металла реально резать лазером и где предел?

Предел зависит не столько от мощности, сколько от физики процесса и экономической целесообразности. Волоконные лазеры мощностью 20-30 кВт уверенно режут углеродистую сталь толщиной до 30-40 мм.

Но здесь вступает в силу понятие узкого и широкого реза. При увеличении толщины ширина реза растет, качество кромки падает, и на определенном этапе лазер проигрывает гидроабразивной или плазменной резке по стоимости метра. Рекордные показатели существуют (резка стали 50-60 мм), но в промышленности это скорее исключение, чем правило. Экономически оптимальный диапазон для большинства производств — до 20-25 мм.

Что такое зона термического влияния и почему она важна?

Зона термического влияния (HAZ — Heat Affected Zone) — это участок металла рядом с разрезом, где под воздействием высокой температуры изменилась структура и свойства материала. Визуально это может быть не заметно, но микроструктура там уже не та: металл мог стать более хрупким или, наоборот, отпущенным.

Для конструкций, работающих под нагрузкой, это критично. Современные волоконные лазеры минимизируют HAZ до сотых долей миллиметра, но полностью исключить ее нельзя. Если вы видите потемневшую кромку или окалину — зона влияния велика, и качество реза низкое.

Почему лазер иногда не режет, а только плавит металл?

Здесь несколько причин. Первая — недостаточная плотность мощности. Луч должен не просто греть, а концентрировать энергию в пятне, чтобы мгновенно переводить металл в пар или расплав и удалять его давлением газа.

Если фокусное расстояние подобрано неверно или мощность источника проседает, начинается вязкое плавление.

Вторая причина — проблемы с вспомогательным газом. Недостаточное давление кислорода или азота не может выдуть расплав из зоны реза, и он застывает обратно, образуя грат (налипший шлак). Третья — неправильная скорость подачи.

Чем резать нержавейку: кислородом или азотом?

Это вопрос к качеству и цене. Кислород дает экзотермическую реакцию, ускоряет процесс, но образует оксидную пленку на кромке. Рез получается темным, и если деталь потом варить — это может быть проблемой.

Азот — это инертный газ высокого давления. Он не вступает в реакцию, просто выдувает расплав. Кромка получается светлой, зеркальной, не требует дополнительной зачистки под сварку.

Если вам нужна эстетика и готовность к дальнейшей обработке — выбирайте азот. Если режете черновые заготовки под дальнейшую механическую обработку — подойдет кислород.

Можно ли лазером резать зеркальный алюминий и медь?

Можно, и современные волоконные лазеры делают это успешно. Но есть нюанс — высокая отражательная способность этих металлов. Раньше это было проблемой: отраженный луч мог вывести из строя оптику.

Сегодня в генераторах используются обратные диоды и специальные схемы защиты, которые гасят отраженку. Для резки меди требуются источники с повышенной мощностью пика и специальные режимы модуляции, чтобы луч «зацепился» за поверхность. Также критически важна оптика с защитными покрытиями.

Что такое «керф» и как он влияет на раскрой деталей?

Керф — это ширина реза, то количество материала, которое лазер удаляет при прохождении луча. Если вы проектируете деталь в CAD-системе и не учтете керф, реальная деталь получится чуть меньше, так как луч «съест» часть металла по контуру.

Современные системы ЧПУ и постпроцессоры автоматически корректируют траекторию с учетом керфа. Величина керфа зависит от толщины материала и фокусировки: чем толще металл, тем шире рез. В среднем это 0.1-0.3 мм, но пренебрегать этим при прецизионной резке нельзя.

Почему на деталях появляются заусенцы (грат) снизу?

Грат снизу — это классическая проблема режимов резания. Причин несколько.

Самая частая — низкое давление вспомогательного газа. Газу просто не хватает силы вытолкнуть расплав из нижней части реза, и он застывает каплей.

Вторая причина — слишком низкая скорость резания, из-за чего луч задерживается и расширяет зону расплава. Третья — затупление или загрязнение защитного стекла в режущей головке, из-за чего нарушается фокусировка и падает энергия луча в зоне контакта.

Лазерный раскрой — это дорого? Из чего складывается цена?

Цена складывается из трех основных факторов: стоимость машино-часа работы оборудования, стоимость материала и стоимость вспомогательных ресурсов (газы, электричество).

Машино-час включает амортизацию дорогостоящего станка, оплату труда квалифицированного оператора и технолога, а также обслуживание. Газ — одна из главных статей расхода: азот высокого давления стоит дорого. Поэтому резка тонкой нержавейки азотом может быть сопоставима по цене с резкой толстого черного металла кислородом. Также влияет сложность контуров и количество прожигов (пирсингов).

В чем разница между лазерной резкой и лазерной гравировкой?

Физика процесса одна — воздействие лазерного луча. Но задачи разные. При резке мы стремимся прорезать материал насквозь, луч сфокусирован вглубь. При гравировке мы снимаем только верхний слой материала (оксидную пленку, краску или сам металл на микроны) для создания изображения или текста.

Используются другие режимы мощности: короткие импульсы с высокой частотой, чтобы не перегреть материал. Гравировка работает на более низких мощностях, но требует высокой точности позиционирования по оси Z для сохранения фокуса на поверхности.

Как часто нужно обслуживать лазерный станок?

Обслуживание делится на оперативное и регламентное. Оперативное — это ежесменная чистка защитного стекла (так называемого «глаза») и сопла, проверка юстировки. Регламентное обслуживание зависит от наработки. Каждые 2000-3000 часов требуется замена фильтров в чиллере и газовых магистралях.

Раз в год рекомендуется проводить профилактику источника лазерного излучения и проверку юстировки всей оптической трассы. Пренебрежение обслуживанием ведет к нестабильности качества реза и быстрому износу дорогостоящих компонентов, таких как режущие головки.

Что такое «холодная резка» и где она применяется?

Это маркетинговое название процесса резки с использованием ультракоротких импульсов (пико- и фемтосекундных лазеров). Длительность импульса настолько мала, что материал не успевает нагреться и передать тепло в окружающую зону.

Происходит сублимация — прямой переход из твердого состояния в газ, минуя жидкую фазу.

Это дает идеальную кромку без зоны термического влияния и микротрещин. Применяется в производстве стентов для сосудов, коронарных стентов, при резке сапфира, керамики и других хрупких материалов, где тепловое воздействие недопустимо.

Как выбрать лазерный станок под свой бизнес?

Здесь работает правило «от задачи — к мощности». Если вы режете тонколистовой металл до 4-5 мм, вам достаточно станка с источником 1-2 кВт. Если в работе регулярно встречается металл 10-12 мм — берите от 4 кВт и выше.

Важно оценить не только мощность, но и формат стола (раскрой листов 1.5х3 метра или 2х6 метров), наличие автоматической смены паллет для безостановочной работы, а также сервисную поддержку поставщика.

Ошибка многих новичков — гнаться за максимальной мощностью, переплачивая за потенциал, который никогда не будет использован. Лучше взять станок с хорошей динамикой и надежной оптикой, чем просто «киловатты».
